Beschlagsarten

Bauvorrichtung
Garagetore bestücken auf verputzte Bauöffnung oder auf anderem Tragteil bis Beendigung des Endbodens.
In dem Fall einer Steuerung mit Hilfe des Elektroantriebes empfehlen wir auf dem Dach in der Achse des Tores die Netzsteckdose mit der Stromeinführung 230V, 50 Hz, 6 A im Abstand 3500 mm für Höhe der Tore H › 2400mm im Abstand 4500mm) vom Sturz anbringen.

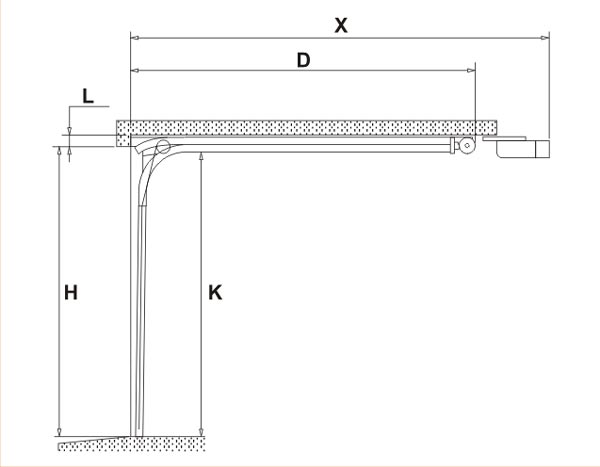

Beschreibung:
W ... Breite der Bauöffnung
O ... Gewände
H ... Höhe der Bauöffnung
K... Höhe horizontal Beschlagsystem
L ... Höhe des Anschlages
D ... Einführtiefe
X... Länge des Elektroantriebes:
3410mm für Tore H (Höhe) < 2400mm
4410mm für Tore H (Höhe) > 2400mm

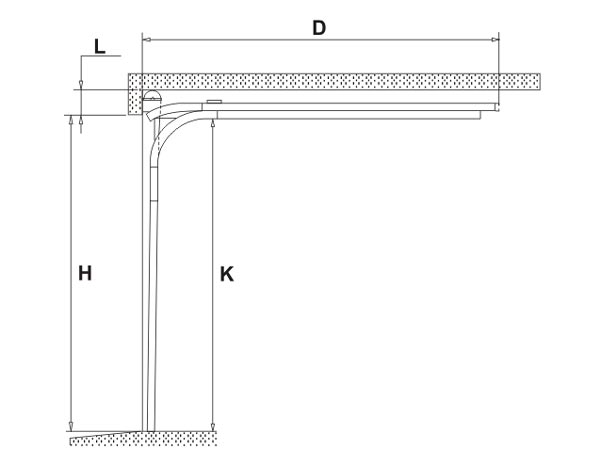

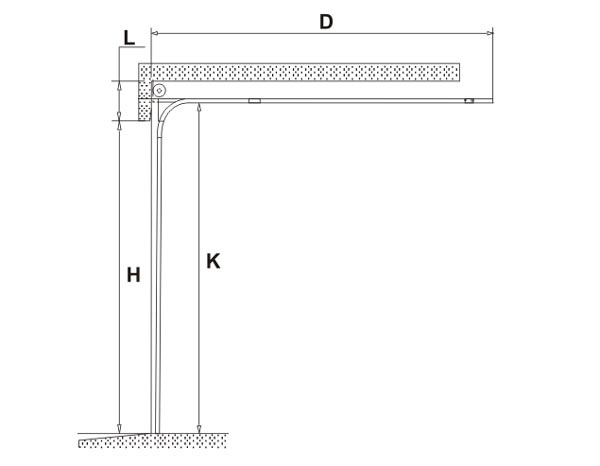

Beschlagsystem Arten
