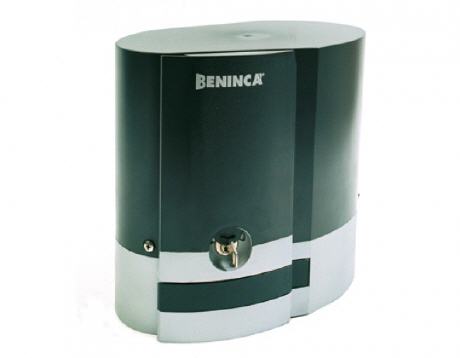

MS4
MS4
• Selbsthemmender elektromechanischer Antrieb, für die private Nutzung
• Notentriegelung mit personalisiertem Schlüssel
• Formschönes Design, das zu allen Architekturstilen paßt
• Vertikal und horizontal einfach ausrichtbar
• Einfacher elektrischer Anschluß dank abziehbarer Klemmleiste
• Geeignet für Encoder System
• Magnetendschalter als Zubehör erhältlich
Private Nutzung
|
|
|
|
| Einfach abschließbare Entriegelung | Leichtgängiger, abschließbarer, Aluminium Entriegelungshebel | Kostengünstig und robust ausgeführte mechanische Details. | |
|
|
|
Techn. Daten
| MS4 | MS424 | |
| Betriebsintervall | 30% | intensive use |
| Betriebstemperatur | -20 °C/+70 °C | -20 °C/+70 °C |
| Drehmoment | 25 Nm | 20 Nm |
| Gewicht | 10 Kg | 10 Kg |
| Leistung | 170 W | 100 W |
| Max. Stromaufnahme | 0,85 A | 4 A |
| Max. Torgewicht | 400 Kg | 400 Kg |
| Netzspeisung | 230 Vac | 230 Vac |
| Schmierung Fett | X | X |
| Schutzklasse | IP 54 | IP 54 |
| Versorgungsspannung Motor | 230 Vac | 24 Vdc |
| Öffnungsgeschwindigkeit | 11 m/min | 13-17 m/min |
Zubehör
| BRAIN24 | BRAIN24.CB | CB.24V | DA.2S |
|
|
|
|
| Steuerung 24 Vdc für Drehtorantriebe mit integrierterm Empfänger . Programmierung mittels Display | Zubehör für BRAIN 24 Ladergerät CB.24V, Akku 1,2 Ah und Halter | Batterieladekarte | Elektronikkarte für Schiebetore für die Synchronschaltung von zwei Torantrieben |
| DA.BT2 | DA.BT6 | ID.TA | LB |
|
|
|
|
| Batterie 2,1Ah 12V DC | Batterie 6Ah 12V DC | Alu Warntafel | Standardgehäuse für Steuerungen. Schutzklasse IP55 |
| MLS | MS.E | RI.M4F | RI.M4P |
|
|
|
|
| Magnetischer Endschalter für MS424, BULL10M, BULL15M, BULL20M, BULL20T | Encoder für Hindernisserkennung und Soft Stop | Zahnstange M4 30x12x1000 mm. gelocht und verzinkt mit Distanzstücken und Schrauben | Zahnstange M4 28x40x1000 mm. gelocht aus Nylon mit Schrauben. |
| RI.M4Z | RI.SF | ||
|
|
||
| Zahnstange M4 22x22x2000 mm. Verzinkt | Externe Notentriegelung mit einem Schlüssel für Tore ohne separatem Eingang |
KIT
| KS424 | KS4 |
|
|
|
- 1 MS424 24 Vdc Antrieb mit integrierter Steuerung und Empfänger - 1 FTM.S Sicherheitslichtschranke - 1 T2WV Handsender - 1 LAMPI24C 24 Vdc Blinkleuchte mit integrierter Antenne - 1 CH Schlüsselschalter - 1 KE AP-Gehäuse für Schlüsselschalter CH - 1 ID.TA Warnschild |
-1 MS4 Antrieb mit integrierter Steuerung und Empfänger -1 FTM.S Sicherheitslichtschranke -1 T2WV Handsender -1 LAMPI Blinkleuchte mit integrierter Antenne -1 CH Schlüsselschalter -1 KE AP-Gehäuse für Schlüsselschalter CH -1 ID.TA Warnschild |
