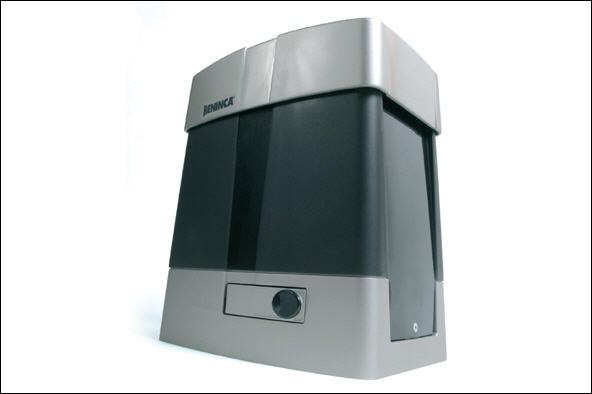

BULL 10M
|
BULL 10M
|
|
• 230 Vac Antrieb mit integrierter Steuerung • Selbstbelüfteter Antrieb mit Encoder • Schnelle und einfache Notentriegelung • Einfach und schnell zu verkabeln • Mit Fundamentplatte • Magnetische Endschalter verfügbar als Zubehör
|
|
Gewerbliche Nutzung
|
|
|
|
|
Entwicklung und Materialauswahl für einen starken und dauerhaften Antrieb
|
Notentriegelung mit Hebel und personalisiertem Schlüssel
|
CP.BULL Steuerung mit integriertem Display und einfacher Verkabelung
|
|
|
|
|
|
|
|
Techn. Daten
|
|
BULL10M
|
BULL20M
|
BULL15M
|
Betriebsintervall
|
40%
|
40 %
|
40 %
|
Betriebstemperatur
|
-20 °C/+70 °C
|
-20 °C/+70 °C
|
-20 °C/+70 °C
|
Drehmoment
|
40 Nm
|
55 Nm
|
50 Nm
|
Gewicht
|
15,5 Kg
|
17 Kg
|
16,3 Kg
|
Leistung
|
300 W
|
480 W
|
420 W
|
Max. Stromaufnahme
|
1,8 A
|
3 A
|
2,5 A
|
Max. Torgewicht
|
1000 Kg
|
2000 Kg
|
1500 Kg
|
Netzspeisung
|
230 Vac
|
230 Vac
|
230 Vac
|
Schmierung Fett
|
X
|
X
|
X
|
Schutzklasse
|
IP 54
|
IP 54
|
IP 54
|
Öffnungsgeschwindigkeit
|
10,5 m/min
|
10,5 m/min
|
10,5 m/min
|
|
|
Zubehör
|
BULL.PI
|
ID.TA
|
MLS
|
RI.M4F
|
|
|
|
|
Erhöhte Montageplatte für BULL Antriebe zur einfachen Kabelführung bei nachträglicher Montage.
|
Alu Warntafel
|
Magnetische Endschalter für MS424, BULL10M, BULL15M, BULL20M, BULL20T
|
Zahnstange M4 30x12x1000 mm. gelocht und verzinkt mit Distanzstücken und Schrauben
|
RI.M4Z
|
RI.M6Z
|
RI.P6
|
|
|
|
|
|
Zahnstange M4 22x22x2000 mm. Verzinkt.
|
Zahnstange M6 30x30x2000 mm verzinkt
|
Zahnrad Modul M6 Nur mit Zahnstange RI.M6Z
|
|
|
|
KIT
|
KIT BULL10M
|
KIT BULL15M
|
|
|
1 BULL10M 230 Vac Antrieb mit integrierter Steuerung 1 FTM.S Sicherheitslichtschranke 1 T2WV Handsender 1 RR.1WIV Empfänger 1 LAMPI Blinkleuchte mit integrierter Antenne 1 CH Schlüsselschalter 1 KE AP-Gehäuse für CH 1 ID.TA Warnschild
|
1 BULL15M 230 Vac Antrieb mit integrierter Steuerung 1 FTM.S Sicherheitslichtschranke 1 T2WV Handsender 1 RR.1WIV Empfänger 1 LAMPI Blinkleuchte mit integrierter Antenne 1 CH Schlüsselschalter 1 KE AP-Gehäuse für CH 1 ID.TA Warnschild
|
|
|
